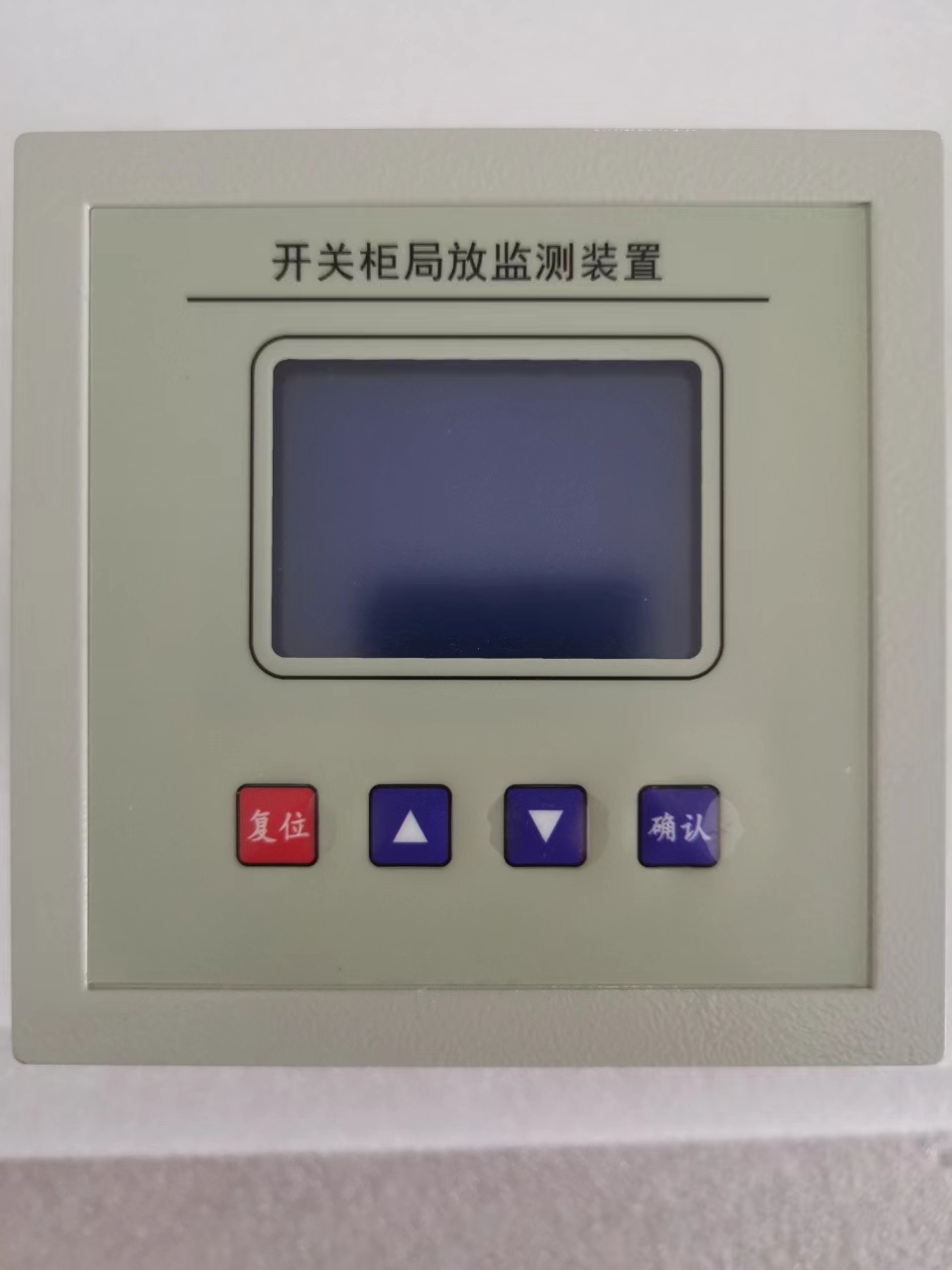

開關柜局放監測裝置
一、功能及特點
u 實時監測開關柜超聲波（AE)、地電波（TEV）和噪聲等多技術相互配合，對開關柜的狀態監測更加全面；
u 能夠顯示開關柜內局部放電信息，檢測結果顯示信號幅值能夠反映開關柜局部放電嚴重程度的特征量；
u 適用于開關柜內放電的帶電測試，具有很強的抗干擾能力，增益可調節；
u 當監測到異常數據和大幅度變化時，系統會報警信息及時提醒運維人員，提前預防潛在的設備故障；
u 具有報警信息的保存和上傳功能；
u 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用；
u 標準的RS-485通信接口，MODBUS RTU通信規約。
二、技術參數：
|
名稱 |
技術參數 |
|
超聲波檢測頻帶 |
40±1kHz |
|
超聲波動態范圍 |
0~70dBuV |
|
TEV檢測帶寬 |
3~100MHz |
|
TEV檢測動態范圍 |
0~60dBmV |
|
噪聲檢測范圍 |
30~130dB |
|
供電方式 |
AC/DC 220V 110V |
|
通訊協議 |
MODBUS |
|
局放傳感器尺寸 |
124mm*68*30mm |
